اتصالات یکی از مهمترین اجزای هر سیستم لولهکشی هستند و انتخاب نادرست آنها میتواند باعث نشتی، افت فشار، افزایش هزینه تعمیرات و حتی توقف کامل سیستم شود. در پروژههای تأسیساتی و صنعتی، نام اتصالات بنکن بیشتر در کنار اتصالات فولادی جوشی شنیده میشود؛ محصولاتی که برای تغییر جهت لوله، ایجاد انشعاب، تغییر قطر یا مسدود کردن انتهای خط مورد استفاده قرار میگیرند. به همین دلیل، هنگام خرید کالای تأسیسات باید علاوه بر نوع اتصال، به سایز، رده، جنس و استاندارد آن نیز توجه شود.
اگر هنگام خرید کالای تأسیسات با نامهایی مانند زانو بنکن، سهراهی بنکن، تبدیل بنکن یا کپ بنکن مواجه شدهاید و نمیدانید هرکدام چه کاربردی دارند، در این راهنما به معرفی انواع اتصالات بنکن، تفاوت مدلها و مهمترین نکات انتخاب و نصب آنها میپردازیم.
اتصالات بنکن چیست؟
بنکن یا BENKAN نامی شناختهشده در حوزه اتصالات خطوط لوله است و سابقه تولید اتصالات جوشی لببهلب یا Butt Weld Fittings آن به دهههای گذشته بازمیگردد. این نوع اتصال بهجای رزوه یا اتصال مکانیکی، مستقیماً به انتهای لوله جوش داده میشود و در صورت اجرای صحیح، یک مسیر نسبتاً یکپارچه و مطمئن برای عبور سیال ایجاد میکند.
اتصالات جوشی در صنایع نفت و گاز، پالایشگاهها، نیروگاهها، تصفیهخانهها، تأسیسات صنعتی و بسیاری از خطوط انتقال سیال کاربرد دارند. البته نوع اتصال، جنس و رده آن باید دقیقاً براساس فشار، دما و مشخصات لوله پروژه انتخاب شود.
مهمترین کاربرد اتصالات بنکن
بهطور کلی این اتصالات چهار وظیفه اصلی دارند:
- تغییر جهت حرکت سیال
- ایجاد انشعاب در خط لوله
- تغییر قطر خط لوله
- مسدود کردن انتهای مسیر
به همین دلیل شناخت نوع اتصال پیش از خرید اهمیت زیادی دارد.

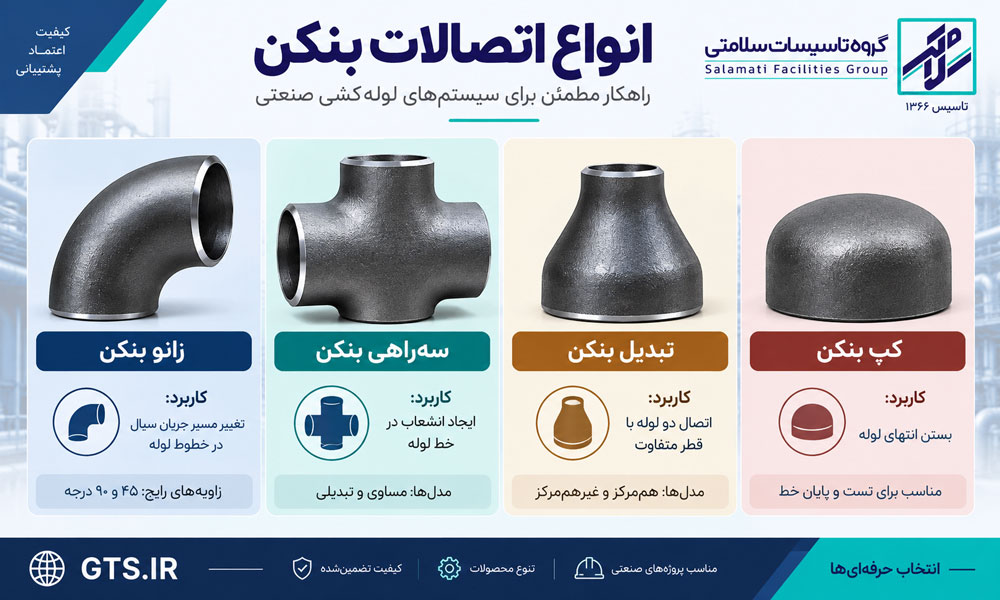

معرفی انواع اتصالات بنکن
زانو بنکن
زانو جوشی بنکن یکی از پرمصرفترین اتصالات در سیستمهای لولهکشی است. وظیفه زانو تغییر جهت مسیر لوله است و معمولاً در دو زاویه اصلی ۴۵ و ۹۰ درجه استفاده میشود.
زانو ۹۰ درجه بنکن
برای تغییر مسیر لوله بهصورت قائم در موتورخانهها، خطوط پمپاژ، انتقال آب و تأسیسات صنعتی استفاده میشود. استفاده زیاد از زانو ۹۰ درجه میتواند افت فشار را افزایش دهد.
زانو ۴۵ درجه بنکن
زانو ۴۵ درجه تغییر جهت ملایمتری ایجاد میکند. در بسیاری از خطوط، استفاده از دو زانوی ۴۵ درجه بهجای تغییر جهت ناگهانی میتواند جریان نرمتری ایجاد کند، هرچند انتخاب نهایی باید مطابق طراحی سیستم انجام شود.
سهراهی بنکن
سهراهی برای گرفتن یک انشعاب از مسیر اصلی استفاده میشود و یکی دیگر از مهمترین موارد در معرفی انواع اتصالات بنکن محسوب میشود.
سهراهی مساوی
در سهراهی مساوی، قطر هر سه دهانه تقریباً یکسان است. این اتصال زمانی مناسب است که انشعاب ایجادشده به همان قطر خط اصلی نیاز داشته باشد.
سهراهی تبدیلی
در سهراهی تبدیلی بنکن قطر خروجی فرعی از قطر مسیر اصلی کوچکتر است. این مدل زمانی کاربرد دارد که بخشی از جریان باید وارد یک خط با قطر کمتر شود.
سهراهی تبدیلی میتواند تعداد اتصالات موردنیاز برای کاهش قطر مسیر فرعی را کمتر کند و باعث سادهتر شدن اجرای شبکه شود.
تبدیل بنکن چیست؟
تبدیل یا Reducer وظیفه اتصال دو لوله با قطر متفاوت را برعهده دارد. تبدیلهای جوشی عموماً به دو گروه اصلی تقسیم میشوند:
تبدیل هممرکز بنکن
در تبدیل هممرکز یا Concentric Reducer مرکز دو دهانه تقریباً روی یک محور قرار دارد و اتصال ظاهری متقارن ایجاد میکند.
این نوع تبدیل در بسیاری از خطوط عمودی و خطوط عمومی انتقال سیال کاربرد دارد.
تبدیل غیرهممرکز بنکن
در تبدیل غیرهممرکز یا Eccentric Reducer دو دهانه نسبت به یکدیگر از مرکز خارج هستند و یک سمت اتصال معمولاً تقریباً صاف باقی میماند.
این طراحی در شرایط خاص لولهکشی، از جمله برخی خطوط مکش پمپ، اهمیت دارد؛ زیرا نحوه قرارگیری تبدیل میتواند در جلوگیری از تشکیل نقاط نامطلوب تجمع هوا یا سیال مؤثر باشد.
کپ یا درپوش بنکن
کپ بنکن برای مسدود کردن انتهای یک خط لوله استفاده میشود. کپ روی انتهای لوله قرار گرفته و جوشکاری میشود. در برخی پروژهها، بسته به جنس لوله و شرایط محیطی، استفاده از کپ گالوانیزه نیز میتواند گزینه مناسبی برای بستن انتهای مسیر و افزایش مقاومت در برابر خوردگی باشد.
از کپ میتوان برای پایان دائمی یک مسیر، ایجاد بخش بسته در شبکه یا برخی عملیات تست و اجرای تأسیسات استفاده کرد.
برخلاف شیر که امکان باز و بسته کردن جریان را فراهم میکند، کپ یک مسدودکننده ثابت محسوب میشود و برای باز کردن مسیر معمولاً باید عملیات برش و جوشکاری مجدد انجام شود.
جدول مقایسه انواع اتصالات بنکن
| نوع اتصال | کاربرد اصلی | مدلهای رایج | نکته انتخاب |
|---|---|---|---|
| زانو بنکن | تغییر جهت خط لوله | ۴۵ و ۹۰ درجه | زاویه و سایز لوله بررسی شود |
| سهراهی بنکن | ایجاد انشعاب | مساوی و تبدیلی | قطر مسیر اصلی و انشعاب مشخص شود |
| تبدیل بنکن | تغییر قطر لوله | هممرکز و غیرهممرکز | نوع خط و جهت نصب بررسی شود |
| کپ بنکن | بستن انتهای لوله | کپ جوشی | سایز و ضخامت با خط تطبیق داده شود |
اتصالات بنکن رده ۴۰ چیست؟
هنگام خرید احتمالاً عبارت اتصالات بنکن رده ۴۰ یا SCH 40 را مشاهده خواهید کرد. Schedule یا رده، یکی از مشخصاتی است که با ضخامت دیواره لوله و اتصال ارتباط دارد.
در بازار ایران، زانو، سهراهی، تبدیل و کپ بنکن رده ۴۰ از محصولات شناختهشده این گروه محسوب میشوند.
اما یک نکته بسیار مهم وجود دارد: نباید صرفاً به عبارت «رده ۴۰» اکتفا کرد. سایز اسمی، جنس، استاندارد طراحی، نوع سیال، دما و فشار کاری پروژه نیز باید بررسی شوند.
آیا رده بالاتر همیشه بهتر است؟
خیر. ضخیمتر بودن اتصال الزاماً به معنی انتخاب بهتر برای هر پروژه نیست. اتصال باید با مشخصات فنی خط لوله و محاسبات طراحی سازگار باشد.
انتخاب اتصال بیش از نیاز پروژه میتواند تنها هزینه و وزن سیستم را افزایش دهد، در حالی که استفاده از اتصال نامتناسب با فشار و دمای کاری ممکن است ایمنی شبکه را کاهش دهد.
مزایای اتصالات جوشی بنکن
اتصالات جوشی لببهلب به دلیل ساختار اتصال خود در بسیاری از خطوط صنعتی مورد استفاده قرار میگیرند. شرکت بنکن نیز کاربرد این گروه را در صنایعی مانند نیروگاه، پالایشگاه، گاز، کشتیسازی و تصفیه آب ذکر کرده است.
مهمترین ویژگیهای این نوع اتصال عبارتاند از:
- ایجاد اتصال دائمی و محکم
- مناسب بودن برای بسیاری از خطوط صنعتی
- حذف اتصالات رزوهای در مسیر
- امکان استفاده در سایزهای مختلف
- ایجاد مسیر نسبتاً یکپارچه پس از جوشکاری صحیح
البته کیفیت نهایی سیستم تنها به برند اتصال وابسته نیست و اجرای جوش، آمادهسازی لبهها و مهارت تکنسین اهمیت زیادی دارد.
هنگام خرید اتصالات بنکن به چه نکاتی توجه کنیم؟
۱. نوع اتصال را دقیق مشخص کنید
قبل از استعلام قیمت تعیین کنید به زانو، سهراهی، تبدیل یا کپ نیاز دارید. در مورد زانو زاویه و در مورد تبدیل نیز سایز ورودی و خروجی اهمیت دارد.
۲. سایز اتصال را بررسی کنید
سایز اسمی اتصال باید با سایز لوله و نقشه تأسیسات تطابق داشته باشد. انتخاب اشتباه حتی در یک قسمت میتواند اجرای پروژه را متوقف کند.
۳. رده اتصال و لوله را تطبیق دهید
رده اتصال باید براساس مشخصات فنی لوله و شرایط کاری پروژه انتخاب شود. برای مثال، صرف مشاهده رده ۴۰ روی یک محصول برای تأیید مناسب بودن آن کافی نیست.
۴. جنس اتصال را در نظر بگیرید
اتصالات جوشی میتوانند براساس کاربرد از فولاد کربنی، فولاد آلیاژی، استنلس استیل و مواد دیگر تولید شوند. بنکن نیز برای اتصالات جوشی خود دامنهای از مواد فلزی را معرفی کرده است.
بنابراین جنس باید براساس نوع سیال، خوردگی، دمای کاری و شرایط محیطی انتخاب شود.
۵. اصالت و مشخصات فنی را بررسی کنید
در خرید تجهیزات پروژههای حساس، تنها به ظاهر کالا یا نام برند اکتفا نکنید. مارکینگ، سایز، رده، جنس، استاندارد و مدارک فنی موردنیاز پروژه را با سفارش خود تطبیق دهید.
نکات مهم در نصب اتصالات بنکن
کیفیت یک اتصال جوشی خوب بدون نصب صحیح تضمینکننده عملکرد مناسب نیست. پیش از جوشکاری، سطح اتصال و لوله باید بررسی و تمیز شود و دو قطعه نیز همراستا قرار گیرند.
انتخاب روش و دستورالعمل جوشکاری باید توسط فرد متخصص و براساس جنس، ضخامت و شرایط پروژه انجام شود.
پس از نصب نیز در پروژههایی که الزام فنی دارند، بازرسی جوش و تستهای تعیینشده در مشخصات پروژه انجام میشود.
سؤالات متداول درباره انواع اتصالات بنکن
۱. پرکاربردترین انواع اتصالات بنکن کداماند؟
زانو، سهراهی، تبدیل و کپ.
۲. تفاوت سهراهی مساوی و تبدیلی چیست؟
در مدل مساوی، قطر انشعاب با مسیر اصلی برابر است؛ در مدل تبدیلی، کوچکتر است.
۳. تفاوت تبدیل هممرکز و غیرهممرکز چیست؟
در هممرکز، دو دهانه روی یک محور هستند؛ در غیرهممرکز، محور آنها متفاوت است.
۴. اتصالات بنکن رده ۴۰ چه کاربردی دارند؟
برای بسیاری از خطوط لوله مناسباند، اما انتخاب آنها به فشار، دما، جنس و سایز سیستم بستگی دارد.
۵. برای خرید اتصالات بنکن چه اطلاعاتی لازم است؟
نوع اتصال، سایز، رده، جنس و تعداد.
جمعبندی
در معرفی انواع اتصالات بنکن، زانو برای تغییر جهت، سهراهی برای انشعاب، تبدیل برای تغییر قطر و کپ برای بستن انتهای خط استفاده میشود. برای جلوگیری از نشتی، دوبارهکاری و توقف پروژه، انتخاب اتصال مناسب را به تعویق نیندازید؛ پیش از خرید، سایز، رده، جنس، استاندارد و شرایط کاری را دقیق بررسی کنید و محصولی متناسب با مشخصات خط لوله سفارش دهید. همین حالا مدل و تعداد موردنیاز خود را مشخص کنید و برای دریافت قیمت و ثبت سفارش اتصالات بنکن اقدام کنید؛ اجرای صحیح جوشکاری نیز باید توسط نیروی متخصص انجام شود تا عملکرد و ایمنی سیستم تضمین شود.
