نحوه اتصال لوله CPVC معمولاً با استفاده از چسب حلال مخصوص CPVC انجام می‌شود. برای ایجاد اتصالی محکم و بدون نشتی، ابتدا لوله را به‌صورت عمود برش دهید، لبه‌ها را پلیسه‌گیری کنید، سطوح اتصال را آماده کرده و پس از اعمال چسب سازگار، لوله را داخل اتصال قرار دهید. رعایت زمان گیرش و خشک‌شدن کامل چسب پیش از تست فشار، مهم‌ترین نکته در جلوگیری از نشتی و آسیب به سیستم لوله‌کشی است.
در این راهنما، مراحل اتصال لوله CPVC، ابزار موردنیاز، روش اتصال به لوله‌های فلزی و اشتباهات رایج نصب را بررسی می‌کنیم.
نحوه اتصال لوله CPVC به روش چسبی
اتصال چسبی یا جوش با حلال، رایج‌ترین روش اتصال لوله و اتصالات CPVC است. در این روش، چسب مخصوص با تأثیر بر سطح قطعات، امکان پیوند آن‌ها را فراهم می‌کند. برخلاف چسب‌های معمولی، عملکرد این اتصال صرفاً به چسبندگی سطحی محدود نمی‌شود.
برای دستیابی به اتصال استاندارد، باید نوع چسب، ابعاد قطعات، شرایط محیطی و دستورالعمل تولیدکننده را در نظر گرفت.
ابزار و تجهیزات موردنیاز برای اتصال CPVC
قبل از شروع نصب، ابزارهای زیر را آماده کنید:
- لوله و اتصالات CPVC با سایز و مشخصات سازگار
- قیچی مخصوص لوله پلاستیکی یا اره مناسب
- ابزار پلیسه‌گیر و پخ‌زن
- متر و ماژیک علامت‌گذاری
- پارچه تمیز و بدون پرز
- چسب حلال مخصوص CPVC
- پرایمر سازگار، در صورت الزام دستورالعمل سیستم
- دستکش مقاوم در برابر مواد شیمیایی و عینک ایمنی
چسب مورد استفاده باید برای CPVC و کاربرد موردنظر تأیید شده باشد. برای سیستم آب آشامیدنی نیز تأییدیه بهداشتی مناسب اهمیت دارد.

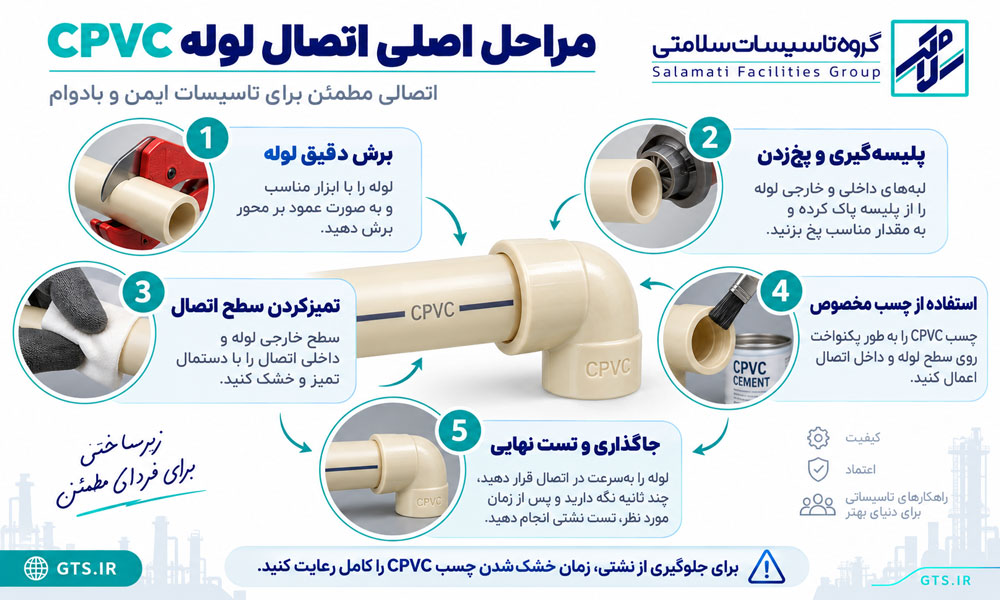

آموزش اتصال لوله CPVC در ۷ مرحله
اجرای دقیق مراحل زیر احتمال نشتی، بیرون‌زدگی اتصال و کاهش استحکام محل اتصال را کاهش می‌دهد.
مرحله اول: اندازه‌گیری و برش لوله
ابتدا طول موردنیاز لوله را اندازه‌گیری کنید. عمق ورود لوله به سوکت اتصال را نیز در محاسبات لحاظ کنید.
لوله را با ابزار مناسب و کاملاً عمود بر محور آن برش دهید. برش مورب می‌تواند سطح تماس را کاهش دهد و مانع قرارگیری صحیح لوله داخل اتصال شود.
اگر از اره استفاده می‌کنید، مراقب باشید براده‌های پلاستیکی وارد لوله نشوند.
مرحله دوم: پلیسه‌گیری و پخ‌زدن لبه‌ها
پس از برش، پلیسه‌های داخلی و خارجی را حذف کنید.
لبه بیرونی لوله را مطابق دستورالعمل سازنده کمی پخ بزنید. وجود لبه تیز ممکن است هنگام ورود لوله به اتصال، چسب را از سطح داخلی سوکت جمع کند و توزیع آن را مختل سازد.
پلیسه داخلی نیز می‌تواند باعث تجمع ذرات و ایجاد اختلال در جریان شود.
مرحله سوم: تمیزکردن سطوح اتصال
سطح بیرونی لوله و داخل اتصال باید تمیز و خشک باشند.
گردوغبار، چربی، رطوبت و براده‌های باقی‌مانده می‌توانند کیفیت اتصال را کاهش دهند.
برای پاک‌سازی اولیه از پارچه تمیز استفاده کنید. در صورت نیاز به پاک‌کننده یا پرایمر، فقط محصول تأییدشده توسط تولیدکننده را به کار ببرید.
مرحله چهارم: بررسی اتصال خشک
قبل از چسب‌کاری، لوله را بدون چسب داخل سوکت امتحان کنید.
در بسیاری از سیستم‌های صنعتی CPVC، لوله باید ابتدا بدون فشار زیاد وارد بخشی از عمق سوکت شود و سپس با مقاومت روبه‌رو گردد.
لقی بیش‌ازحد، اختلاف ابعاد یا عدم تطابق استاندارد لوله و اتصال می‌تواند نشانه نامناسب‌بودن قطعات باشد.
عمق سوکت را روی لوله علامت بزنید تا هنگام اتصال نهایی بتوانید میزان ورود لوله را کنترل کنید.
مرحله پنجم: استفاده از پرایمر و چسب مخصوص
در سیستم‌هایی که پرایمر الزامی است، آن را مطابق دستورالعمل روی سطوح اتصال اعمال کنید.
سپس چسب مخصوص CPVC را با ابزار مناسب، به‌صورت یکنواخت روی سطح بیرونی لوله و داخل سوکت بمالید.
مقدار چسب باید متناسب با قطر لوله و دستورالعمل محصول باشد. تجمع چسب در داخل اتصال مناسب نیست.
نکته مهم: بعضی سیستم‌های CPVC دارای چسب یک‌مرحله‌ای هستند. بنابراین استفاده از پرایمر یا حذف آن باید دقیقاً مطابق دستورالعمل سازنده انجام شود.
مرحله ششم: اتصال و تثبیت قطعات
بلافاصله پس از چسب‌کاری، لوله را تا عمق مشخص‌شده وارد اتصال کنید.
در سیستم‌هایی که سازنده توصیه کرده است، هنگام جاگذاری حدود یک‌چهارم دور چرخش ایجاد کنید تا چسب یکنواخت پخش شود.
پس از قرارگیری کامل، قطعات را بدون حرکت نگه دارید تا اتصال از جای خود خارج نشود.
زمان نگهداری اولیه بسته به محصول و شرایط نصب متفاوت است. برای بسیاری از دستورالعمل‌های صنعتی، حدود ۳۰ ثانیه یا بیشتر توصیه می‌شود.
مرحله هفتم: گیرش، خشک‌شدن و تست فشار
پس از نصب، چسب برای رسیدن به استحکام مناسب به زمان نیاز دارد.
زمان گیرش اولیه با زمان خشک‌شدن کامل برای تحمل فشار متفاوت است. قطر لوله، دمای محیط، رطوبت، فشار آزمون و نوع چسب بر این زمان تأثیر دارند.
تا پایان زمان اعلام‌شده توسط تولیدکننده، سیستم را تحت فشار قرار ندهید.
پس از تکمیل زمان لازم، تست هیدرواستاتیک را مطابق مشخصات سیستم اجرا کرده و تمامی اتصالات را از نظر نشتی بررسی کنید.
جدول مقایسه روش‌های اتصال لوله CPVC
انتخاب روش اتصال به شرایط پروژه، فشار کاری، امکان تعمیر و جنس لوله‌های مجاور بستگی دارد.
| روش اتصال | کاربرد اصلی | مزیت | محدودیت |
|---|---|---|---|
| چسب حلال | لوله‌کشی ثابت CPVC | اتصال یکپارچه | نیازمند زمان خشک‌شدن |
| اتصال رزوه‌ای | تجهیزات و تبدیل‌ها | قابلیت بازکردن | حساس به گشتاور زیاد |
| فلنجی | تجهیزات صنعتی | تعمیر و جداسازی آسان | نیازمند فضای نصب |
| کوپلینگ مکانیکی | تعمیر و تغییر مسیر | عدم نیاز به خشک‌شدن چسب | نیازمند قطعات سازگار |
روش چسبی برای بسیاری از مسیرهای ثابت مناسب است؛ اما در نقاطی که بازکردن دوره‌ای تجهیزات ضرورت دارد، اتصال فلنجی یا مهره‌ماسوره سازگار می‌تواند کاربردی‌تر باشد.
نحوه اتصال لوله CPVC به لوله فلزی
برای اتصال CPVC به لوله‌های فلزی مانند مس یا فولاد، معمولاً از تبدیل‌های مخصوص، فلنج یا رابط مکانیکی استفاده می‌شود. انتخاب رابط مناسب از میان لوله و اتصالات CPVC اهمیت زیادی دارد؛ زیرا باید از نظر سایز، فشار کاری و دمای سیال با سیستم سازگار باشد.
یکی از روش‌های متداول، استفاده از تبدیل CPVC به فلز با بخش رزوه‌ای فلزی است.
قسمت CPVC تبدیل مطابق دستورالعمل با چسب مخصوص متصل می‌شود و بخش فلزی به اتصال رزوه‌ای مقابل متصل خواهد شد.
در اتصالات رزوه‌ای، از نوار آب‌بندی یا ماده درزگیر تأییدشده برای CPVC استفاده کنید. اعمال گشتاور بیش‌ازحد می‌تواند به قطعات پلاستیکی آسیب بزند.
اتصال مستقیم قطعات غیریکسان با چسب، بدون تأیید سازنده، روش مناسبی نیست.
نکات مهم برای نصب اصولی لوله CPVC
کیفیت اتصال فقط به چسب‌کاری وابسته نیست. شرایط بهره‌برداری نیز نقش مهمی دارد.
- فشار و دما: فشار مجاز لوله و اتصالات را در دمای واقعی سیال بررسی کنید.
- انبساط حرارتی: برای مسیرهای طولانی، تغییر طول لوله در اثر گرما را لحاظ کنید.
- مهار مناسب: از بست‌های استاندارد با فواصل توصیه‌شده استفاده کنید.
- ایمنی: چسب‌های حلال را در محیط دارای تهویه و دور از شعله استفاده کنید.
- سازگاری شیمیایی: از تماس لوله با حلال‌ها و مواد ناسازگار جلوگیری کنید.
در موتورخانه‌ها، نزدیکی به منابع حرارتی و انتقال تنش از پمپ‌ها نیز باید بررسی شود. لوله CPVC نباید بدون طراحی مناسب، وزن تجهیزات سنگین را تحمل کند.
اشتباهات رایج هنگام اتصال لوله CPVC
شناخت خطاهای نصب به اندازه اجرای مراحل صحیح اهمیت دارد.
۱. استفاده از چسب نامناسب: چسب PVC معمولی را نباید بدون تأیید سازنده جایگزین چسب مخصوص CPVC کرد.
۲. اتصال سطوح مرطوب: وجود رطوبت می‌تواند فرایند اتصال و زمان خشک‌شدن را مختل کند.
۳. اعمال چسب بیش‌ازحد: تجمع چسب در داخل سوکت ممکن است مشکلات اجرایی ایجاد کند.
۴. تست فشار زودهنگام: اعمال فشار قبل از تکمیل زمان خشک‌شدن احتمال خرابی اتصال را افزایش می‌دهد.
۵. فشار مکانیکی به اتصال: خم‌کردن اجباری لوله برای جبران خطای اندازه‌گیری می‌تواند تنش دائمی ایجاد کند.
اگر اتصال چسبی پس از نصب دچار نشتی شد، تعمیر اصولی معمولاً شامل تخلیه و بی‌فشارکردن سیستم، حذف بخش معیوب و نصب قطعات جدید است. چسب‌زدن روی سطح خارجی اتصال نشتی‌دار، جایگزین تعمیر استاندارد نیست.
سؤالات متداول درباره نحوه اتصال لوله CPVC
۱. آیا می‌توان لوله CPVC را با چسب PVC متصل کرد؟
فقط در صورتی که چسب برای CPVC و شرایط کاری سیستم نیز تأیید شده باشد. انتخاب محصول باید مطابق مشخصات تولیدکننده انجام شود.
۲. خشک‌شدن چسب لوله CPVC چقدر طول می‌کشد؟
زمان ثابت و یکسانی ندارد. قطر لوله، دما، رطوبت و فشار کاری مؤثر هستند. زمان درج‌شده در دستورالعمل چسب ملاک است.
۳. آیا اتصال لوله CPVC به جوش حرارتی نیاز دارد؟
خیر. روش رایج اتصال CPVC استفاده از چسب حلال مخصوص است، نه جوش حرارتی متداول در برخی لوله‌های پلیمری.
۴. آیا می‌توان لوله CPVC را به لوله فلزی متصل کرد؟
بله. با استفاده از تبدیل‌های استاندارد، اتصالات فلنجی یا رابط‌های مکانیکی سازگار می‌توان این اتصال را اجرا کرد.
۵. علت نشتی اتصال چسبی CPVC چیست؟
برش نامناسب، آلودگی سطوح، چسب ناسازگار، اجرای نادرست و تست فشار زودهنگام از دلایل احتمالی هستند.
جمع‌بندی
نحوه اتصال لوله CPVC بر پایه آماده‌سازی صحیح سطوح، انتخاب چسب سازگار، جاگذاری دقیق و رعایت زمان خشک‌شدن است. برش عمود، پلیسه‌گیری، بررسی اتصال خشک و تست فشار اصولی، احتمال نشتی را کاهش می‌دهند.
در پروژه‌های ساختمانی و موتورخانه‌ای، علاوه بر کیفیت اتصال، باید فشار کاری، دمای سیال و شرایط نصب بررسی شود. رعایت دستورالعمل سازنده، مهم‌ترین مرجع برای اجرای ایمن و بادوام سیستم CPVC است.
