در سیستمهای تصفیه آب، استخر و جکوزی، فقط انتخاب پمپ و فیلتر اهمیت ندارد؛ نوع لوله و اتصالات نیز مستقیماً روی ایمنی، افت فشار، نشتی و طول عمر تجهیزات تأثیر میگذارد. اتصالات فشار قوی تصفیه آب برای مسیرهایی طراحی شدهاند که آب با فشار مشخص در آنها جریان دارد و اتصال معمولی ممکن است دوام کافی نداشته باشد.
برای انتخاب صحیح این اتصالات باید عواملی مانند فشار کاری، دمای آب، قطر لوله، نوع سیال، جنس لوله و شرایط نصب بررسی شوند. در ادامه انواع اتصالات فشار قوی، کاربردها، مزایا، نحوه انتخاب و اشتباهات رایج هنگام نصب آنها را بررسی میکنیم.
اتصالات فشار قوی تصفیه آب چیست؟
اتصالات فشار قوی مجموعهای از زانو، سهراهی، بوشن، تبدیل، مهره ماسوره، فلنج، کپ و سایر قطعاتی هستند که برای اتصال بخشهای مختلف لولهکشی تحت فشار استفاده میشوند.

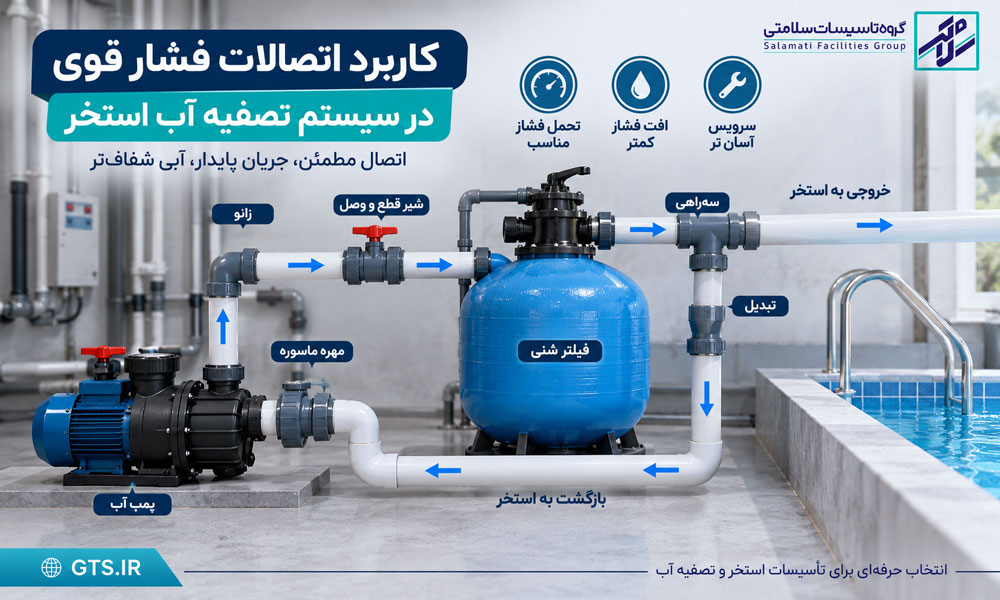

در سیستم تصفیه آب استخر، این اتصالات معمولاً بین تجهیزاتی مانند پمپ، فیلتر شنی، مبدل حرارتی، دستگاه کلرزن ، شیرآلات و خطوط رفت و برگشت آب قرار میگیرند.
تفاوت اصلی اتصالات فشار قوی با اتصالات معمولی در توانایی تحمل فشار کاری بالاتر و ساختار مناسب آنها برای خطوط تحت فشار است.
اتصالات فشار قوی در چه بخشهایی استفاده میشوند؟
از این اتصالات میتوان در بخشهای مختلف تأسیسات استفاده کرد، از جمله:
- خطوط ورودی و خروجی پمپ
- اتصال پمپ به فیلتر شنی
- مسیر تصفیه استخر و جکوزی
- سیستمهای تصفیه آب صنعتی
- موتورخانه استخر
- خطوط گردش آب
- سیستمهای آب تحت فشار
- اتصال تجهیزات اندازهگیری و شیرآلات
البته فشار قابل تحمل هر اتصال باید براساس مشخصات فنی سازنده بررسی شود و نباید صرفاً براساس ظاهر اتصال درباره مقاومت آن تصمیم گرفت.
انواع اتصالات فشار قوی تصفیه آب
این اتصالات از نظر شکل و کاربرد مدلهای مختلفی دارند و هرکدام برای قسمت خاصی از سیستم لولهکشی استفاده میشوند.
زانو فشار قوی
زانو برای تغییر جهت مسیر لوله استفاده میشود و معمولاً در زوایای 45 و 90 درجه وجود دارد.
استفاده بیش از حد از زانو، مخصوصاً در نزدیکی ورودی پمپ، میتواند افت فشار و آشفتگی جریان را افزایش دهد. بنابراین بهتر است مسیر لولهکشی تا حد امکان ساده طراحی شود.
سهراهی فشار قوی
سهراهی زمانی استفاده میشود که بخواهیم جریان آب را به مسیر دیگری تقسیم کنیم یا دو مسیر را به یک خط متصل کنیم.
قطر سهراهی باید متناسب با دبی سیستم انتخاب شود تا باعث ایجاد محدودیت غیرضروری در جریان آب نشود.
بوشن فشار قوی
بوشن برای اتصال دو قطعه لوله همقطر کاربرد دارد. این قطعه ساختار سادهای دارد اما کیفیت اتصال و چسبکاری آن اهمیت زیادی دارد.
تبدیل فشار قوی
زمانی که قطر لوله و ورودی یا خروجی تجهیزات یکسان نیست، از تبدیل استفاده میشود.
چرا انتخاب تبدیل مناسب مهم است؟
کاهش ناگهانی قطر مسیر میتواند سرعت جریان، افت فشار و شرایط هیدرولیکی سیستم را تغییر دهد. به همین دلیل بهتر است تبدیل مناسب و متناسب با طراحی شبکه انتخاب شود.
مهره ماسوره
مهره ماسوره یکی از کاربردیترین اتصالات در موتورخانه استخر و سیستم تصفیه آب است.
این اتصال امکان باز کردن تجهیز بدون بریدن لوله را فراهم میکند و بهتر است در نزدیکی تجهیزاتی مانند:
- پمپ
- فیلتر
- مبدل حرارتی
- شیرآلات مهم
استفاده شود.
وجود مهره ماسوره هزینه و زمان تعمیرات آینده را به میزان قابل توجهی کاهش میدهد.
فلنج فشار قوی
در خطوط بزرگتر یا تجهیزاتی که نیاز به باز و بسته شدن دارند، اتصال فلنجی گزینه مناسبی است.
فلنجها بیشتر در تجهیزات صنعتی، پمپهای بزرگ، فیلترها و سیستمهای با قطر بالاتر دیده میشوند.
جنس اتصالات فشار قوی تصفیه آب
یکی از مهمترین معیارهای انتخاب، جنس اتصال است.
اتصالات UPVC
UPVC یکی از پرکاربردترین گزینهها در سیستمهای تصفیه آب و استخر است.
مزایای آن شامل:
- مقاومت مناسب در برابر خوردگی
- وزن کم
- نصب نسبتاً آسان
- سطح داخلی صاف
- مناسب بودن برای بسیاری از خطوط آب
- نیاز کم به نگهداری
است.
با این حال محدوده دما و فشار مجاز باید براساس مشخصات محصول بررسی شود.
اتصالات CPVC
CPVC از نظر ساختار به PVC نزدیک است، اما معمولاً برای شرایط دمایی بالاتر انتخاب میشود.
در مسیرهایی که آب گرمتر است، ممکن است استفاده از CPVC مناسبتر از UPVC باشد؛ البته فشار، دما و استاندارد محصول باید همزمان بررسی شوند.
اتصالات فلزی
اتصالات فلزی مانند فولادی یا استنلس استیل نیز در برخی سیستمهای صنعتی و فشار بالا استفاده میشوند.
مقاومت مکانیکی بالا از مزایای آنهاست، اما وزن، هزینه و احتمال خوردگی در بعضی فلزات باید در نظر گرفته شود.
جدول مقایسه انواع اتصالات فشار قوی
| نوع اتصال | کاربرد اصلی | مزیت | نکته مهم |
|---|---|---|---|
| زانو | تغییر مسیر لوله | اجرای آسان تغییر جهت | تعداد زیاد باعث افزایش افت فشار میشود |
| سهراهی | انشعابگیری | تقسیم جریان | قطر مناسب اهمیت زیادی دارد |
| تبدیل | تغییر قطر مسیر | اتصال لولههای متفاوت | از کاهش ناگهانی قطر پرهیز شود |
| مهره ماسوره | اتصال تجهیزات | سرویس و بازکردن آسان | نزدیک پمپ و فیلتر بسیار کاربردی است |
| فلنج | خطوط و تجهیزات بزرگ | باز و بسته شدن آسان | آببندی و سفت کردن صحیح پیچها مهم است |
هنگام خرید اتصالات فشار قوی به چه نکاتی توجه کنیم؟
خرید اتصالات فقط براساس قطر لوله کافی نیست. چند مشخصه باید همزمان بررسی شود.
فشار کاری
روی بسیاری از محصولات عبارتهایی مانند PN10 یا PN16 مشاهده میشود که به رده فشار اسمی محصول ارتباط دارد.
اما باید توجه داشت که تحمل واقعی اتصال میتواند تحت تأثیر دمای سیال، جنس محصول و شرایط کار قرار بگیرد. همیشه دیتاشیت یا مشخصات سازنده را مبنا قرار دهید.
قطر اتصال
استفاده از قطر کمتر از مقدار موردنیاز باعث افزایش سرعت آب و افت فشار میشود.
اگر پمپ و تجهیزات برای یک قطر مشخص طراحی شدهاند، بهتر است بدون محاسبه فنی قطر مسیر کاهش پیدا نکند.
دمای آب
یکی از اشتباهات رایج، انتخاب اتصال صرفاً براساس فشار است.
افزایش دما میتواند روی تحمل فشار بسیاری از مواد پلیمری تأثیر بگذارد. بنابراین برای جکوزی، آب گرم و موتورخانه باید دما نیز در انتخاب محصول لحاظ شود.
سازگاری با لوله
لوله و اتصال باید از نظر:
- جنس
- قطر
- روش اتصال
- فشار کاری
- استاندارد ابعادی
با یکدیگر سازگار باشند.
تأثیر اتصالات بر مصرف انرژی پمپ
انتخاب و چیدمان اتصالات میتواند روی عملکرد پمپ نیز تأثیر بگذارد.
هر زانو، شیر، تبدیل و انشعاب مقداری مقاومت در برابر جریان ایجاد میکند. اگر لولهکشی بیش از حد پیچیده باشد، افت فشار سیستم افزایش پیدا میکند و ممکن است پمپ برای تأمین دبی موردنظر تحت فشار بیشتری قرار بگیرد.
برای کاهش افت فشار بهتر است:
- مسیر لوله تا حد امکان کوتاه و مستقیم باشد.
- از زانوهای غیرضروری استفاده نشود.
- قطر لوله متناسب با دبی انتخاب شود.
- تبدیل قطر به شکل اصولی انجام شود.
- شیرآلات و اتصالات با سایز مناسب نصب شوند.
نحوه نصب صحیح اتصالات فشار قوی
کیفیت محصول زمانی اهمیت دارد که نصب آن نیز صحیح انجام شود.
در اتصالات چسبی PVC یا UPVC، سطح لوله و اتصال باید تمیز و آماده باشد و از چسب سازگار با سیستم استفاده شود.
مقدار زیاد چسب الزاماً اتصال را قویتر نمیکند و اجرای غیراصولی میتواند مشکلاتی ایجاد کند.
پس از چسبکاری نیز باید زمان لازم برای گیرش و آماده شدن اتصال طبق دستورالعمل محصول رعایت شود.
اتصالات رزوهای
در اتصالات رزوهای نباید قطعه بیش از حد سفت شود، مخصوصاً زمانی که اتصال پلیمری است.
فشار بیش از حد میتواند باعث ترکخوردگی اتصال شود.
اشتباهات رایج در استفاده از اتصالات فشار قوی
برخی خطاها میتوانند حتی بهترین اتصالات را در مدت کوتاهی دچار مشکل کنند.
مهمترین آنها عبارتاند از:
- انتخاب اتصال بدون توجه به فشار کاری
- استفاده از محصول نامناسب برای آب گرم
- کاهش غیرضروری قطر لوله
- نصب چند زانو پشت سرهم نزدیک ورودی پمپ
- استفاده از چسب نامناسب
- راهاندازی سیستم قبل از تکمیل زمان گیرش اتصال
- سفت کردن بیش از حد رزوهها
- اجرای لولهکشی تحت تنش و عدم همراستایی
- نصب پمپ و فیلتر بدون مهره ماسوره
- بیتوجهی به ضربه قوچ و تغییرات ناگهانی فشار
طول عمر اتصالات فشار قوی چقدر است؟
عدد ثابتی برای طول عمر همه اتصالات وجود ندارد. کیفیت محصول، فشار، دمای آب، مواد شیمیایی موجود در سیستم، نحوه نصب و شرایط محیطی همگی تأثیرگذار هستند.
در یک سیستم استاندارد، انتخاب اتصال مناسب و اجرای صحیح میتواند عمر شبکه لولهکشی را به میزان قابل توجهی افزایش دهد.
برای افزایش طول عمر، بهتر است اتصالات بهصورت دورهای از نظر نشتی، ترک، تغییر شکل و سلامت آببندی بررسی شوند.
سوالات متداول درباره اتصالات فشار قوی تصفیه آب
1. بهترین جنس اتصالات فشار قوی برای استخر چیست؟
اتصالات UPVC به دلیل مقاومت در برابر خوردگی و نصب آسان، گزینهای مناسب برای استخر هستند.
2. آیا اتصالات فشار قوی برای جکوزی مناسب هستند؟
بله، اما باید تحمل دمایی اتصال با دمای آب جکوزی سازگار باشد.
3. PN16 در اتصالات به چه معناست؟
PN16 نشاندهنده رده فشار اسمی اتصال است.
4. آیا استفاده از زانو باعث کاهش فشار آب میشود؟
بله، تعداد زیاد زانو میتواند افت فشار سیستم را افزایش دهد.
5. چرا استفاده از مهره ماسوره کنار پمپ توصیه میشود؟
برای باز کردن و تعمیر پمپ بدون بریدن لوله.
جمعبندی
اتصالات فشار قوی تصفیه آب نقش مهمی در عملکرد ایمن و بهینه سیستمهای استخر، جکوزی و تصفیه آب دارند. انتخاب آنها باید براساس فشار کاری، دمای آب، جنس اتصال، نوع لوله و روش نصب انجام شود. استفاده از اتصالات استاندارد، مسیر لولهکشی ساده و نصب مهره ماسوره کنار تجهیزات، احتمال نشتی و خرابی را کاهش میدهد.
