در سیستمهای پمپاژ آب، فقط انتخاب پمپ مناسب اهمیت ندارد؛ نوع لوله و اتصالاتی که در مسیر ورودی و خروجی پمپ استفاده میشوند نیز مستقیماً روی عملکرد، نشتی، افت فشار و طول عمر سیستم تأثیر دارند. اتصالات فشار قوی برای پمپ آب برای شرایطی طراحی شدهاند که فشار داخل شبکه نسبت به سیستمهای معمولی بیشتر است و استفاده از اتصالات نامناسب میتواند باعث ترکخوردگی، نشتی یا حتی جدا شدن اتصال شود.
اگر برای استخر، جکوزی، موتورخانه، سیستم تصفیه یا شبکه آبرسانی به دنبال اتصال مناسب هستید، باید علاوه بر سایز اتصال، به فشار کاری، جنس، دمای آب، نوع پمپ و نحوه نصب توجه کنید. در ادامه مهمترین نکاتی را که پیش از خرید و نصب باید بدانید بررسی میکنیم.
اتصالات فشار قوی برای پمپ آب چیست؟
اتصالات فشار قوی قطعاتی هستند که برای اتصال لولهها به یکدیگر یا به تجهیزاتی مانند پمپ، فیلتر، شیرآلات و مخازن استفاده میشوند و توانایی تحمل فشار کاری بالاتری نسبت به اتصالات معمولی دارند.
این اتصالات در مدلهای مختلفی مانند زانو، سهراهی، بوشن، تبدیل، مهره ماسوره، فلنج و رابط تولید میشوند.
در سیستمهای پمپاژ، فشار خروجی پمپ میتواند در لحظه راهاندازی یا بسته شدن ناگهانی شیر افزایش پیدا کند. به همین دلیل انتخاب اتصال صرفاً براساس قطر لوله کافی نیست و باید فشار قابل تحمل آن نیز بررسی شود.
چرا استفاده از اتصال مناسب برای پمپ اهمیت دارد؟
پمپ آب هنگام کار فشار مشخصی را در شبکه ایجاد میکند. اگر اتصالات توان تحمل این فشار را نداشته باشند، ممکن است بهمرور دچار تغییر شکل یا ترک شوند.
در سیستمهایی مانند استخر و جکوزی نیز پمپ معمولاً بهصورت مداوم آب را میان استخر، فیلتر و تجهیزات تصفیه گردش میدهد. بنابراین کیفیت اتصالات اهمیت بیشتری پیدا میکند.
استفاده از اتصالات مناسب میتواند احتمال نشتی را کاهش دهد، تعمیرات آینده را سادهتر کند و از ایجاد افت فشار غیرضروری در مسیر جلوگیری کند.
انواع اتصالات فشار قوی مورد استفاده در پمپ آب
نوع اتصال موردنیاز به طراحی لولهکشی و محل نصب پمپ بستگی دارد. با این حال چند مدل در سیستمهای پمپاژ بیشتر استفاده میشوند.
زانو فشار قوی
زانو برای تغییر جهت مسیر لوله استفاده میشود. زانوهای 45 و 90 درجه از رایجترین مدلها هستند. برای آشنایی بیشتر با انواع زانو و کاربرد آنها در سیستمهای لولهکشی، میتوانید راهنمای انتخاب زانو را مطالعه کنید.
در اطراف پمپ بهتر است تا حد امکان از تغییر مسیرهای غیرضروری و زانوهای متعدد جلوگیری شود؛ زیرا هر تغییر مسیر میتواند مقداری افت فشار ایجاد کند.
سهراهی فشار قوی
سهراهی زمانی استفاده میشود که جریان آب باید بین دو مسیر تقسیم شود یا یک خط فرعی به مسیر اصلی اضافه شود.
در انتخاب سهراهی باید سایز ورودی و خروجی و همچنین فشار کاری سیستم در نظر گرفته شود.
بوشن و رابط
بوشن برای اتصال دو قطعه لوله هماندازه استفاده میشود. در برخی سیستمها، استفاده از بوشن گالوانیزه برای اتصال ایمن و مقاوم لولهها گزینه مناسبی است. رابطها نیز بسته به نوع سیستم میتوانند چسبی، دندهای یا ترکیبی باشند.
کیفیت سطح اتصال در این قطعات اهمیت زیادی دارد؛ زیرا نشتی معمولاً در محل اتصال لوله و فیتینگ اتفاق میافتد.
مهره ماسوره
یکی از کاربردیترین اتصالات در اطراف پمپ، مهره ماسوره است. این قطعه امکان باز کردن پمپ بدون بریدن لوله را فراهم میکند.
در سیستمهایی که ممکن است پمپ برای تعمیر یا سرویس باز شود، استفاده از مهره ماسوره در ورودی و خروجی پمپ میتواند تعمیر و نگهداری را بسیار آسانتر کند.
تبدیل فشار قوی
زمانی که قطر خروجی پمپ با قطر خط لوله متفاوت باشد، از تبدیل استفاده میشود. انتخاب قطر تبدیل باید براساس محاسبات دبی و سرعت جریان انجام شود و کوچک کردن بیش از اندازه مسیر میتواند باعث افزایش افت فشار شود.
چه جنسی برای اتصالات فشار قوی پمپ مناسب است؟
اتصالات سیستم پمپاژ میتوانند از جنسهای مختلفی مانند UPVC، CPVC، پلیپروپیلن یا فلز ساخته شوند.
برای بسیاری از سیستمهای استخر و تصفیه آب، اتصالات UPVC فشار قوی به دلیل مقاومت مناسب در برابر رطوبت و بسیاری از مواد شیمیایی مورد استفاده قرار میگیرند.
در سیستمهایی که دمای سیال بالاتر است، ممکن است CPVC یا گزینههای دیگری متناسب با دما و فشار طراحیشده سیستم مناسبتر باشند.
انتخاب جنس باید همزمان براساس سه عامل انجام شود:
- فشار کاری
- دمای سیال
- نوع سیال و مواد شیمیایی موجود در آن
نباید تنها براساس ظاهر یا قطر اتصال تصمیم گرفت.
جدول مقایسه اتصالات مورد استفاده در اطراف پمپ آب
| نوع اتصال | کاربرد اصلی | مزیت | نکته مهم |
|---|---|---|---|
| زانو | تغییر مسیر لوله | اجرای مسیرهای مختلف | تعداد زیاد آن افت فشار را افزایش میدهد |
| سهراهی | انشعاب گرفتن | تقسیم جریان | قطر انشعاب باید مناسب باشد |
| مهره ماسوره | اتصال پمپ به لوله | باز کردن آسان پمپ | آببندی صحیح ضروری است |
| تبدیل | تغییر قطر مسیر | هماهنگ کردن قطر لوله و پمپ | کاهش شدید قطر توصیه نمیشود |
| بوشن | اتصال مستقیم لوله | نصب ساده | سطح اتصال باید تمیز باشد |
هنگام خرید اتصالات فشار قوی برای پمپ آب به چه نکاتی توجه کنیم؟
فشار کاری اتصال را بررسی کنید
یکی از اولین مشخصاتی که باید بررسی شود فشار نامی یا فشار کاری اتصال است. فشار قابل تحمل هر محصول به جنس، استاندارد تولید، سایز و دمای کاری آن بستگی دارد.
همیشه باید اتصالی انتخاب شود که برای شرایط واقعی سیستم مناسب باشد و حاشیه ایمنی کافی داشته باشد.
سایز اتصالات با لوله و پمپ هماهنگ باشد
کوچکتر بودن قطر اتصال نسبت به مسیر اصلی میتواند جریان را محدود و افت فشار را بیشتر کند.
از طرف دیگر استفاده از اتصال بزرگتر نیز بدون طراحی صحیح لزوماً مزیتی ایجاد نمیکند. قطر مناسب باید براساس دهانه پمپ، قطر لوله و دبی موردنیاز انتخاب شود.
به دمای آب توجه کنید
مقاومت فشاری بسیاری از اتصالات پلیمری با افزایش دما کاهش پیدا میکند. بنابراین عدد فشار درجشده روی یک محصول را نباید بدون توجه به دمای کاری سیستم مبنای انتخاب قرار داد.
این مسئله بهخصوص در جکوزی، موتورخانه و مدارهای آب گرم اهمیت بیشتری دارد.
کیفیت ساخت و استاندارد محصول مهم است
اتصال فشار قوی باید سطح یکنواخت، ضخامت مناسب و محل اتصال استاندارد داشته باشد. استفاده از محصولات نامعتبر میتواند ریسک نشتی و خرابی را افزایش دهد.
نصب صحیح اتصالات در اطراف پمپ
حتی بهترین اتصال نیز در صورت نصب اشتباه میتواند نشتی ایجاد کند.
در اتصالات چسبی، سطح لوله و اتصال باید تمیز و خشک باشد و از چسب سازگار با جنس لوله استفاده شود. مقدار بیش از حد یا بسیار کم چسب نیز میتواند کیفیت اتصال را کاهش دهد.
در اتصالات دندهای، آببندی مناسب اهمیت دارد و نباید اتصال بیش از اندازه سفت شود؛ زیرا فشار مکانیکی زیاد ممکن است باعث ترک خوردن بعضی اتصالات پلیمری شود.

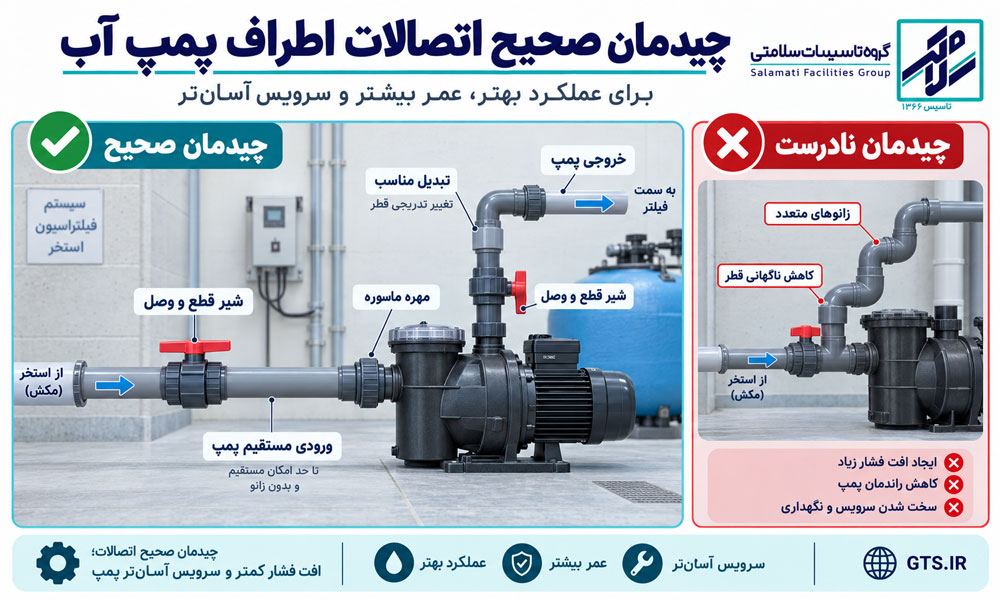

فاصله مناسب اتصالات از پمپ
تا حد امکان بهتر است مسیر مکش پمپ مستقیم و بدون زانوهای متعدد طراحی شود. پیچوخم زیاد در ورودی پمپ میتواند شرایط جریان را نامناسب کرده و عملکرد پمپ را تحت تأثیر قرار دهد.
در خروجی نیز باید مسیر بهگونهای طراحی شود که تجهیزات برای سرویس قابل دسترس باشند.
تأثیر اتصالات نامناسب بر مصرف انرژی پمپ
اتصالات مستقیماً برق مصرف نمیکنند، اما طراحی نامناسب مسیر لولهکشی میتواند مقاومت شبکه را افزایش دهد.
زانوهای متعدد، کاهش ناگهانی قطر، مسیر طولانی و اتصالات نامناسب باعث افزایش افت فشار میشوند. در چنین شرایطی پمپ باید در نقطه کاری نامناسبتری فعالیت کند و ممکن است برای تأمین دبی موردنظر انرژی بیشتری مصرف شود.
بنابراین طراحی اصولی لوله و اتصالات علاوه بر کاهش خرابی، روی عملکرد کل سیستم نیز تأثیر دارد.
طول عمر اتصالات فشار قوی چقدر است؟
عدد ثابتی برای طول عمر همه اتصالات وجود ندارد. جنس محصول، کیفیت تولید، فشار و دمای کاری، مواد شیمیایی موجود در آب، نور خورشید و کیفیت نصب همگی مؤثر هستند.
یک اتصال استاندارد که در محدوده فشار و دمای توصیهشده کار کند معمولاً عمر بیشتری نسبت به اتصالی دارد که دائماً تحت فشار نزدیک به حداکثر ظرفیت خود قرار گرفته است.
بازرسی دورهای محل اتصالات برای مشاهده نشتی، تغییر رنگ، ترک یا تغییر شکل میتواند از خرابی ناگهانی جلوگیری کند.
اشتباهات رایج در انتخاب و نصب اتصالات پمپ
یکی از رایجترین اشتباهات، انتخاب اتصال فقط براساس سایز است. دو اتصال با قطر یکسان ممکن است فشار کاری کاملاً متفاوتی داشته باشند.
از اشتباهات مهم دیگر میتوان به استفاده بیش از حد از زانو، انتخاب تبدیل نامناسب، سفت کردن بیش از اندازه اتصالات رزوهای، استفاده از چسب نامناسب و راهاندازی سیستم قبل از کامل شدن زمان اتصال اشاره کرد.
در سیستم استخر نیز باید مقاومت جنس اتصال در برابر مواد شیمیایی مورد استفاده در تصفیه آب بررسی شود.
سوالات متداول درباره اتصالات فشار قوی برای پمپ آب
1. برای پمپ استخر چه نوع اتصالی مناسب است؟
انتخاب به فشار پمپ، قطر لوله، دمای آب و طراحی سیستم بستگی دارد. در بسیاری از سیستمهای استخر از اتصالات پلیمری فشار قوی سازگار با تجهیزات تصفیه استفاده میشود.
2. آیا میتوان از اتصالات معمولی برای پمپ آب استفاده کرد؟
اگر فشار کاری اتصال با فشار سیستم سازگار نباشد، استفاده از آن توصیه نمیشود. اتصال باید براساس فشار و دمای واقعی سیستم انتخاب شود.
3. چرا مهره ماسوره کنار پمپ استفاده میشود؟
مهره ماسوره امکان جدا کردن پمپ برای تعمیر، تعویض یا سرویس را بدون بریدن لوله فراهم میکند.
4. آیا زیاد بودن زانو باعث کاهش فشار میشود؟
هر زانو مقداری مقاومت در برابر جریان ایجاد میکند. تعداد زیاد زانو و تغییر مسیرهای شدید میتواند افت فشار شبکه را افزایش دهد.
5. اتصالات فشار قوی را چگونه انتخاب کنیم؟
ابتدا فشار و دمای کاری سیستم، سپس قطر لوله، جنس سیال، نوع اتصال و استاندارد محصول را بررسی کنید. انتخاب صرفاً براساس قیمت یا سایز کافی نیست.
جمعبندی
انتخاب صحیح اتصالات فشار قوی برای پمپ آب نقش مهمی در ایمنی، آببندی و عملکرد سیستم لولهکشی دارد. فشار پمپ، دمای آب، جنس اتصال و قطر لوله باید پیش از خرید مشخص شوند.
در سیستمهای استخر، جکوزی و تصفیه آب استفاده از زانو، سهراهی، بوشن، تبدیل و بهخصوص مهره ماسوره مناسب، نصب و نگهداری تجهیزات را سادهتر میکند. در عین حال باید از زانوهای غیرضروری، تغییر شدید قطر لوله و اتصالات با فشار کاری نامناسب اجتناب کرد.
اگر قصد خرید اتصالات برای یک سیستم پمپاژ را دارید، بهتر است ابتدا مشخصات فنی پمپ شامل دبی، فشار خروجی و سایز ورودی و خروجی را بررسی کرده و سپس اتصالات سازگار با شرایط کاری سیستم را انتخاب کنید.
