اتصالات CPVC قطعاتی هستند که برای اتصال لوله‌ها، تغییر مسیر، ایجاد انشعاب و اتصال تجهیزات در سیستم‌های آب سرد و گرم استفاده می‌شوند. انواع اتصالات CPVC شامل زانو، سه‌راهی، بوشن، تبدیل، مهره‌ماسوره، درپوش و اتصالات رزوه‌ای است. هرکدام کاربرد مشخصی دارند و انتخاب صحیح آن‌ها به قطر لوله، فشار کاری، دمای سیال و نوع اتصال بستگی دارد. در ادامه، کاربرد هر اتصال و نکات مهم خرید و نصب آن را بررسی می‌کنیم.
اتصالات CPVC چیست و چه کاربردی دارد؟
اتصالات CPVC از پلی‌وینیل کلراید کلردار تولید می‌شوند. این ماده نسبت به PVC معمولی مقاومت حرارتی بیشتری دارد و در سیستم‌های سازگار با مشخصات فنی آن، برای انتقال آب سرد و گرم استفاده می‌شود.
این اتصالات در لوله‌کشی ساختمان، انتقال آب گرم مصرفی، موتورخانه‌ها و برخی تأسیسات صنعتی کاربرد دارند. البته استفاده در مدارهای گرمایشی و خطوط صنعتی باید براساس دما، فشار، نوع سیال و تأیید سازنده انجام شود.
مهم‌ترین ویژگی‌های اتصالات CPVC عبارت‌اند از:
- مقاومت در برابر خوردگی و زنگ‌زدگی
- سطح داخلی نسبتاً صاف و مقاومت در برابر رسوب‌گذاری ناشی از خوردگی
- وزن کمتر نسبت به بسیاری از اتصالات فلزی
- امکان اتصال با چسب حلالی مخصوص CPVC
- قابلیت استفاده در محدوده دما و فشار تعیین‌شده توسط سازنده
نکته مهم اینکه تمام اتصالات CPVC مشخصات یکسانی ندارند. محصولات ساختمانی، صنعتی و اتصالات مخصوص سیستم‌های اطفای حریق ممکن است از نظر ابعاد، استاندارد و شرایط کارکرد متفاوت باشند.

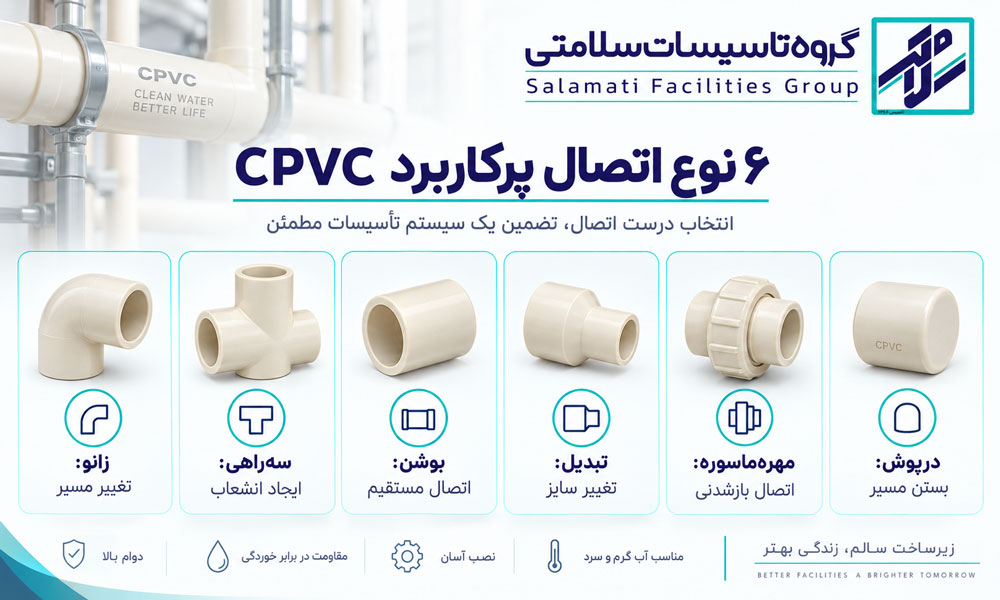

معرفی انواع اتصالات CPVC و کاربرد هرکدام
شناخت شکل ظاهری و عملکرد اتصالات، انتخاب قطعه مناسب هنگام خرید یا اجرای لوله‌کشی را ساده‌تر می‌کند.
۱. زانو CPVC؛ تغییر جهت مسیر لوله
زانو یکی از پرکاربردترین اتصالات در لوله‌کشی ساختمان و تأسیسات است. این قطعه برای تغییر جهت جریان و عبور لوله از گوشه‌ها استفاده می‌شود.
دو نوع رایج آن عبارت‌اند از:
- زانو ۹۰ درجه: برای تغییر مسیر عمود، مانند گوشه دیوار.
- زانو ۴۵ درجه: برای تغییر مسیر ملایم‌تر و اجرای مسیرهای زاویه‌دار.
در طراحی سیستم، استفاده از زانوهای غیرضروری باید محدود شود؛ زیرا تغییر جهت جریان می‌تواند افت فشار موضعی ایجاد کند.
۲. سه‌راهی CPVC؛ ایجاد انشعاب
سه‌راهی برای تقسیم جریان و ایجاد یک خروجی جدید از مسیر اصلی به کار می‌رود.
سه‌راهی مساوی دارای سه دهانه هم‌اندازه است؛ درحالی‌که سه‌راهی تبدیلی، یک یا چند دهانه با قطر متفاوت دارد.
این اتصال برای انشعاب‌گیری در شبکه آب گرم و سرد ساختمان کاربرد دارد. هنگام انتخاب، باید قطر انشعاب متناسب با دبی مصرف و طراحی شبکه تعیین شود.
۳. بوشن CPVC؛ اتصال دو لوله مستقیم
بوشن یا کوپلینگ برای اتصال دو لوله هم‌قطر در امتداد یکدیگر استفاده می‌شود.
این اتصال معمولاً دارای دو سر مادگی است که انتهای لوله‌ها داخل آن قرار می‌گیرند.
کاربردهای رایج بوشن گالوانیزه شامل افزایش طول مسیر، اتصال شاخه‌های لوله و اجرای تعمیرات است. برای تعمیر یک خط ثابت، باید فضای لازم برای جاگذاری بوشن وجود داشته باشد یا از اتصال تعمیری مناسب استفاده شود.
۴. تبدیل CPVC؛ اتصال لوله‌هایی با سایز متفاوت
تبدیل برای اتصال دو لوله با قطر متفاوت به کار می‌رود و در تغییر قطر انشعابات یا اتصال تجهیزات کاربرد دارد.
این قطعه ممکن است به شکل بوشن تبدیلی یا بوشینگ کاهنده عرضه شود.
انتخاب تبدیل فقط براساس قطر ظاهری کافی نیست؛ ابعاد استاندارد، نوع سر اتصال و سازگاری با لوله نیز باید بررسی شود.
کاهش قطر بدون محاسبه دبی و افت فشار ممکن است عملکرد سیستم را مختل کند.
۵. مهره‌ماسوره CPVC؛ اتصال بازشدنی
مهره‌ماسوره برای ایجاد یک اتصال قابل بازکردن در مسیر لوله استفاده می‌شود.
برخلاف اتصالات چسبی دائمی، این قطعه امکان جداسازی بخشی از سیستم را بدون بریدن لوله فراهم می‌کند.
مهم‌ترین کاربرد آن نصب تجهیزات نیازمند سرویس، مانند پمپ‌ها، شیرآلات و برخی تجهیزات تأسیساتی است.
هنگام خرید مهره‌ماسوره باید به فشار مجاز، دمای کاری، جنس آب‌بند و سازگاری آن با سیال توجه شود.
۶. درپوش و کپ CPVC؛ مسدودکردن مسیر
درپوش برای بستن انتهای لوله یا مسدودکردن انشعابات استفاده می‌شود.
کپ معمولاً روی انتهای لوله قرار می‌گیرد، درحالی‌که برخی انواع پلاگ داخل دهانه رزوه‌دار بسته می‌شوند.
کاربرد این اتصالات شامل بستن انشعابات بلااستفاده، تکمیل خطوط و آماده‌سازی بخش‌هایی از شبکه برای توسعه آینده است.
برای مسدودکردن دائمی خطوط تحت فشار، باید از قطعه دارای رده فشاری مناسب استفاده شود.
۷. مغزی و رابط رزوه‌ای CPVC
اتصالات رزوه‌ای برای ایجاد اتصال مکانیکی بین بخش‌های مختلف سیستم کاربرد دارند.
این قطعات ممکن است دارای رزوه نر یا مادگی باشند و بسته به طراحی محصول، به‌صورت تمام‌پلیمری یا ترکیبی تولید شوند.
از کاربردهای آن‌ها می‌توان به اتصال شیرآلات، ابزارهای اندازه‌گیری و تجهیزات دارای ورودی رزوه‌ای اشاره کرد.
نوع رزوه و روش آب‌بندی باید با مشخصات دو قطعه سازگار باشد.
۸. اتصال نر و ماده CPVC
آداپتورهای نر و ماده برای تبدیل اتصال چسبی به رزوه‌ای استفاده می‌شوند.
در یک سمت این قطعات معمولاً سوکت مخصوص اتصال لوله CPVC قرار دارد و سمت دیگر دارای رزوه است.
این اتصالات هنگام اتصال لوله پلیمری به شیرآلات یا تجهیزات فلزی کاربرد دارند.
برای اتصال به قطعات فلزی، استفاده از آداپتور انتقالی مورد تأیید سازنده و رعایت گشتاور مجاز اهمیت دارد.
۹. چهارراهی CPVC؛ تقسیم مسیر جریان
چهارراهی دارای چهار دهانه است و برای اتصال یا تقسیم جریان در چند مسیر استفاده می‌شود.
این قطعه در بعضی شبکه‌های توزیع و چیدمان‌های خاص تأسیساتی کاربرد دارد؛ اما به‌اندازه زانو و سه‌راهی رایج نیست.
استفاده از چهارراهی باید با توجه به طراحی هیدرولیکی و موجودبودن قطعه در سیستم انتخابی انجام شود.
۱۰. فلنج و اتصال فلنجی CPVC
اتصالات فلنجی برای ایجاد اتصال بازشدنی به تجهیزات، شیرآلات و خطوط فلنج‌دار استفاده می‌شوند.
این نوع اتصال بیشتر در برخی سیستم‌های صنعتی و تأسیسات با قطرهای بزرگ‌تر کاربرد دارد.
در انتخاب فلنج باید فشار و دمای کاری، نوع گسکت، ابعاد فلنج و نحوه سفت‌کردن پیچ‌ها بررسی شود.
استفاده از فلنج CPVC بدون تطبیق مشخصات مکانیکی و ابعادی دو طرف اتصال مجاز نیست.
جدول مقایسه انواع اتصالات CPVC
جدول زیر کاربرد اتصالات رایج را برای انتخاب سریع‌تر نشان می‌دهد.
| نوع اتصال | کاربرد اصلی | نکته انتخاب |
|---|---|---|
| زانو | تغییر جهت | زاویه و قطر |
| سه‌راهی | انشعاب‌گیری | قطر انشعاب |
| بوشن | اتصال مستقیم | تطابق ابعاد |
| تبدیل | تغییر سایز | قطر دو سمت |
| مهره‌ماسوره | اتصال بازشدنی | آب‌بند و فشار |
| درپوش | بستن مسیر | نوع دهانه |
| آداپتور رزوه‌ای | اتصال تجهیزات | نوع رزوه |
| فلنج | اتصال تجهیزات صنعتی | ابعاد و رده فشار |
نکات مهم خرید انواع اتصالات CPVC
برای خرید اتصالات مناسب، بررسی ظاهر محصول به‌تنهایی کافی نیست. مشخصات فنی باید با شرایط واقعی سیستم مطابقت داشته باشد.
بررسی فشار و دمای کاری
اتصالات باید فشار طراحی سیستم را در حداکثر دمای کاری تحمل کنند.
برای نمونه، استاندارد ASTM D2846 سیستم‌های CPVC ساختمانی را برای کاربرد آب سرد و گرم تا دمای ۸۲ درجه سانتی‌گراد پوشش می‌دهد؛ اما این عدد به معنی مجازبودن تمام اتصالات در هر فشار و شرایطی نیست.
با افزایش دما، فشار مجاز بسیاری از سیستم‌های CPVC کاهش پیدا می‌کند. بنابراین باید جدول فشار و دمای سازنده بررسی شود.
تطبیق سایز و استاندارد
اتصالات CPVC در سیستم‌های ابعادی مختلف تولید می‌شوند و لزوماً با یکدیگر قابل جایگزینی نیستند.
هنگام خرید، قطر اسمی، قطر خارجی لوله، نوع سوکت و استاندارد محصول را با نقشه تأسیسات تطبیق دهید.
برای انتقال آب آشامیدنی نیز گواهی بهداشتی معتبر و تأیید کاربرد محصول ضروری است.
انتخاب اتصال متناسب با محل نصب
برای مسیرهای دائمی معمولاً اتصالات چسبی مناسب‌اند. در نزدیکی تجهیزات نیازمند سرویس، مهره‌ماسوره یا اتصال بازشدنی می‌تواند انتخاب کاربردی‌تری باشد.
نکات نصب و اشتباهات رایج اتصالات CPVC
نصب صحیح تأثیر مستقیمی بر آب‌بندی و دوام اتصال دارد.
مراحل اصلی شامل برش عمود لوله، پلیسه‌گیری، بررسی تمیزی سطوح، استفاده از چسب حلالی سازگار و جاگذاری کامل لوله در سوکت است.
چسب مورد استفاده باید مخصوص CPVC و مطابق دستورالعمل سیستم باشد. استاندارد ASTM F493 یکی از مراجع شناخته‌شده برای چسب حلالی CPVC است.
اشتباهات رایج هنگام نصب عبارت‌اند از:
- استفاده از چسب نامناسب یا ناسازگار
- اتصال سطوح آلوده، مرطوب یا دارای پلیسه برخلاف دستورالعمل
- تحت فشار قراردادن اتصال قبل از تکمیل زمان خشک‌شدن
- سفت‌کردن بیش‌ازحد اتصالات رزوه‌ای
- بی‌توجهی به انبساط حرارتی و ساپورت لوله‌ها
- قرار دادن لوله در معرض حرارت مستقیم یا مواد شیمیایی ناسازگار
زمان خشک‌شدن چسب به قطر، دما، رطوبت و شرایط اتصال بستگی دارد و باید از دستورالعمل سازنده استخراج شود.
پس از تکمیل زمان لازم، آزمایش فشار هیدرواستاتیک مطابق دستورالعمل سیستم انجام شود. استفاده از هوای فشرده برای تست، بدون مجوز صریح سازنده، خطرناک است.
سؤالات متداول درباره انواع اتصالات CPVC
۱. پرکاربردترین اتصالات CPVC کدام‌اند؟
زانو، سه‌راهی، بوشن، تبدیل و آداپتور رزوه‌ای از رایج‌ترین اتصالات برای اجرای شبکه آب سرد و گرم هستند.
۲. آیا اتصالات CPVC برای آب گرم مناسب‌اند؟
بله، به شرط آنکه محصول برای آب گرم تأیید شده باشد و دما و فشار سیستم از محدوده مجاز سازنده تجاوز نکند.
۳. آیا می‌توان اتصالات CPVC را به لوله فلزی وصل کرد؟
بله؛ با استفاده از آداپتورهای انتقالی مناسب و سازگار با نوع رزوه، فشار و دمای سیستم.
۴. تفاوت بوشن و مهره‌ماسوره CPVC چیست؟
بوشن معمولاً اتصال چسبی دائمی ایجاد می‌کند؛ اما مهره‌ماسوره امکان جداسازی مسیر را برای تعمیر و سرویس فراهم می‌کند.
۵. آیا چسب PVC معمولی برای اتصال CPVC مناسب است؟
نباید بدون تأیید سازنده استفاده شود. چسب باید صراحتاً برای CPVC و شرایط کاری سیستم موردنظر تأیید شده باشد.
جمع‌بندی
انواع اتصالات CPVC هرکدام وظیفه مشخصی در تغییر مسیر، ایجاد انشعاب، اتصال تجهیزات یا مسدودکردن لوله دارند. زانو، سه‌راهی، بوشن، تبدیل و مهره‌ماسوره از قطعات پرکاربرد این خانواده هستند.
برای انتخاب صحیح، علاوه بر نوع اتصال، باید استاندارد ابعادی، فشار، دمای کاری و سازگاری با سیال بررسی شود. استفاده از چسب مناسب و رعایت دستورالعمل نصب نیز احتمال نشتی و خرابی زودهنگام را کاهش می‌دهد.
