تحمل فشار لوله CPVC چقدر است؟ بررسی ۵ عامل مؤثر و جدول فشار کاری

تحمل فشار لوله CPVC به دمای سیال، ضخامت دیواره، قطر لوله و مشخصات تولیدکننده بستگی دارد. برای مثال، بعضی لوله‌های CPVC با استاندارد SDR 11 دارای فشار کاری مجاز حدود ۲۷٫۶ بار در دمای ۲۳ درجه و ۶٫۹ بار در دمای ۸۲ درجه سانتی‌گراد هستند. البته این اعداد برای تمام لوله‌های CPVC معتبر نیستند و باید فشار مجاز محصول موردنظر را از جدول فنی سازنده بررسی کرد.

در ادامه، میزان تحمل فشار، تأثیر دما، نحوه انتخاب لوله و نکات مهم نصب در سیستم‌های تأسیساتی را بررسی می‌کنیم.

تحمل فشار لوله CPVC چند بار است؟

لوله و اتصالات CPVC یا پلی‌وینیل کلراید کلرینه‌شده، نوعی لوله پلیمری است که در سیستم‌های انتقال آب سرد و گرم و برخی کاربردهای صنعتی استفاده می‌شود.

میزان تحمل فشار این لوله عدد ثابتی ندارد؛ زیرا محصولات مختلف با ضخامت دیواره، استاندارد ابعادی و ترکیبات متفاوت تولید می‌شوند.

برای نمونه، در مشخصات فنی لوله‌های FlowGuard Gold با استاندارد ASTM D2846 و رده SDR 11، فشار کاری مجاز به این صورت اعلام شده است:

• دمای ۲۳ درجه سانتی‌گراد: ۴۰۰ psi، معادل تقریبی ۲۷٫۶ بار
• دمای ۸۲ درجه سانتی‌گراد: ۱۰۰ psi، معادل تقریبی ۶٫۹ بار

این مقادیر مربوط به محصول مشخصی هستند و نباید به‌عنوان فشار مجاز تمام لوله‌های CPVC استفاده شوند.

همچنین تحمل فشار لوله در شرایط کاری مداوم با فشار ترکیدگی یا فشار تست کوتاه‌مدت تفاوت دارد. برای طراحی تأسیسات باید فشار کاری مجاز ملاک قرار بگیرد، نه بیشترین فشاری که لوله در یک آزمایش لحظه‌ای تحمل می‌کند.

جدول تحمل فشار لوله CPVC در دماهای مختلف

با افزایش دمای آب، فشار کاری مجاز لوله کاهش پیدا می‌کند. این موضوع هنگام انتخاب لوله برای سیستم‌های آب گرم و موتورخانه اهمیت زیادی دارد.

جدول زیر بر اساس ضرایب کاهش فشار اعلام‌شده برای لوله‌های صنعتی Corzan CPVC 4120-05 تهیه شده است.

این ضرایب مختص محصولات مشمول این مشخصات هستند و برای سایر برندها باید به جدول سازنده مراجعه شود.

نکته: جدول نشان می‌دهد فشار قابل‌تحمل با افزایش دما کاهش پیدا می‌کند. اعداد آن مجوز استفاده از هر نوع لوله CPVC در تمام دماهای ذکرشده نیستند؛ محدوده مجاز دما و فشار باید برای محصول انتخابی تأیید شده باشد.

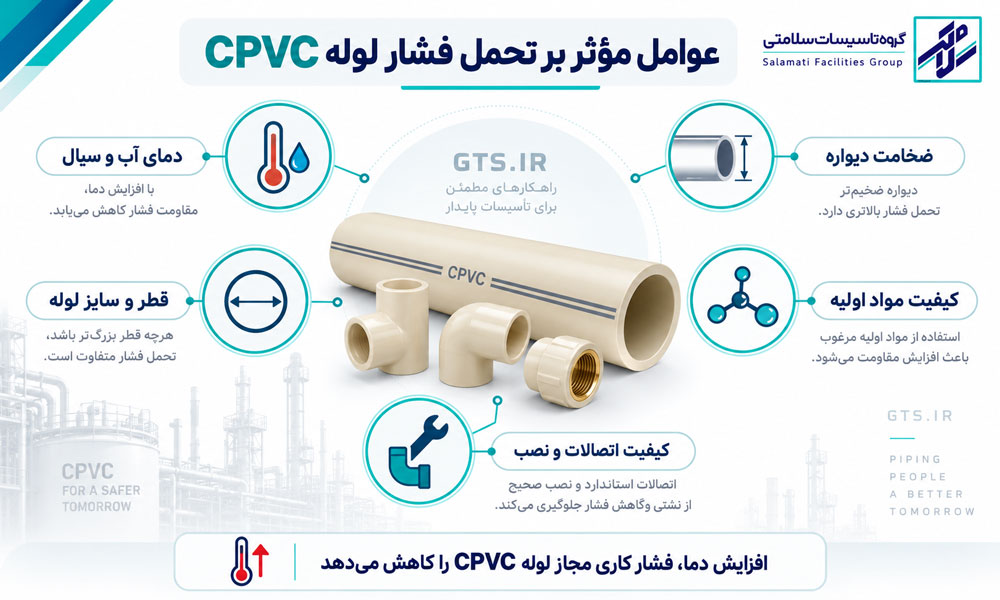

۵ عامل اصلی مؤثر بر تحمل فشار لوله CPVC

۱. دمای آب و سیال

دمای سیال یکی از مهم‌ترین عوامل تعیین‌کننده فشار کاری است.

با افزایش دما، مقاومت بلندمدت ماده پلیمری در برابر تنش کاهش می‌یابد. بنابراین لوله‌ای که در دمای محیط فشار بالایی را تحمل می‌کند، ممکن است در سیستم آب گرم ظرفیت بسیار کمتری داشته باشد.

در طراحی باید بالاترین دمای عملیاتی و شرایط غیرعادی احتمالی سیستم نیز بررسی شوند.

۲. ضخامت دیواره و رده لوله

لوله‌های CPVC با مشخصات ابعادی مختلفی مانند Schedule 40، Schedule 80 و SDR 11 عرضه می‌شوند.

در یک قطر خارجی یکسان، افزایش ضخامت دیواره معمولاً ظرفیت تحمل فشار را افزایش می‌دهد؛ اما مقایسه نهایی باید با اطلاعات فنی همان محصول انجام شود.

برای مثال، لوله‌های Schedule 80 معمولاً نسبت به Schedule 40 با قطر اسمی یکسان دیواره ضخیم‌تری دارند.

۳. قطر و سایز لوله

تأثیر قطر به سیستم ابعادی لوله بستگی دارد.

در بسیاری از لوله‌های Schedule 80، با افزایش سایز، فشار مجاز تغییر می‌کند. برای نمونه، در مشخصات Corzan، فشار مجاز لوله بدون رزوه ۲ اینچ در دمای ۲۳ درجه حدود ۴۰۰ psi و لوله ۴ اینچ حدود ۳۲۰ psi اعلام شده است.

در مقابل، لوله‌های SDR 11 دارای نسبت مشخصی میان قطر خارجی و ضخامت دیواره هستند و ممکن است سایزهای مختلف یک مجموعه، رده فشار یکسانی داشته باشند.

بنابراین انتخاب سایز فقط بر اساس فشار انجام نمی‌شود؛ دبی و افت فشار نیز اهمیت دارند.

۴. کیفیت مواد اولیه و استاندارد تولید

تمام لوله‌های دارای عنوان CPVC عملکرد یکسانی ندارند.

ترکیب مواد اولیه، کنترل ضخامت دیواره و کیفیت فرایند تولید می‌توانند بر عملکرد بلندمدت لوله تأثیر بگذارند.

هنگام خرید باید استاندارد محصول، مشخصات تولیدکننده و جدول فشار و دمای مجاز بررسی شود.

۵. کیفیت اتصالات و شرایط نصب

تحمل فشار مجموعه لوله‌کشی فقط به بدنه لوله وابسته نیست.

اتصالات نامناسب، اجرای غیراصولی اتصال چسبی، تنش مکانیکی و نبود مهار کافی ممکن است احتمال نشتی یا شکست را افزایش دهند.

همچنین فشار مجاز شیرآلات و اتصالات می‌تواند از فشار مجاز خود لوله کمتر باشد. در طراحی باید محدودیت ضعیف‌ترین قطعه سیستم در نظر گرفته شود.

مقایسه تحمل فشار لوله CPVC با PVC و UPVC

تفاوت مهم CPVC با PVC و UPVC در کاربردهای تحت فشار، عملکرد آن‌ها در دماهای بالاتر است. در دمای محیط، فشار مجاز این لوله‌ها با توجه به ضخامت و استاندارد تولید متفاوت است.

با افزایش دما، فشار مجاز کاهش می‌یابد؛ اما لوله CPVC فشار قوی (شاخه 4 متری) در صورت تأیید مشخصات فنی سازنده، می‌تواند برای دماهایی مناسب باشد که خارج از محدوده کاری بسیاری از لوله‌های PVC و UPVC معمولی هستند.

برای مثال، برخی سیستم‌های CPVC برای دمای ۶۰ درجه سانتی‌گراد و بالاتر طراحی شده‌اند. بااین‌حال، انتخاب نهایی باید براساس فشار کاری، دمای سیال و مشخصات فنی محصول انجام شود.

نکات مهم خرید و نصب لوله CPVC فشار قوی

برای انتخاب لوله مناسب در تأسیسات ساختمان، موتورخانه یا تجهیزات صنعتی، بررسی چند موضوع ضروری است.

نکات مهم هنگام خرید

• فشار کاری مجاز را در دمای واقعی سیال بررسی کنید.
• استاندارد، سایز و ضخامت دیواره را با نقشه تأسیسات تطبیق دهید.
• از سازگاری لوله و اتصالات با یکدیگر مطمئن شوید.
• سازگاری شیمیایی محصول را برای سیالات غیر از آب بررسی کنید.
• مدارک فنی و تأییدیه‌های متناسب با کاربرد را از تأمین‌کننده دریافت کنید.

اشتباهات رایج هنگام نصب

یکی از اشتباهات مهم، استفاده از چسب نامناسب یا اعمال فشار پیش از تکمیل زمان گیرش اتصال است.

زمان گیرش و خشک‌شدن اتصال به نوع چسب، قطر لوله، دما و رطوبت بستگی دارد و باید مطابق دستورالعمل سازنده رعایت شود.

رزوه‌کردن غیراصولی نیز خطرناک است. برای نمونه، در برخی سیستم‌های صنعتی Schedule 80، رزوه‌کاری باعث کاهش فشار مجاز اعلام‌شده می‌شود.

بی‌توجهی به انبساط حرارتی، فاصله تکیه‌گاه‌ها و ضربه قوچ از دیگر خطاهایی است که می‌تواند عملکرد سیستم را مختل کند.

توصیه کاربردی: آزمایش فشار نهایی را مطابق دستورالعمل تولیدکننده و الزامات پروژه انجام دهید. فشار آزمایش را نباید بدون بررسی محدودیت تجهیزات و اتصالات تعیین کرد.

سوالات متداول درباره تحمل فشار لوله CPVC

۱. تحمل فشار لوله CPVC چند بار است؟

به نوع محصول و دمای سیال بستگی دارد. برای مثال، برخی لوله‌های SDR 11 در دمای ۲۳ درجه حدود ۲۷٫۶ بار و در دمای ۸۲ درجه حدود ۶٫۹ بار فشار کاری مجاز دارند.

۲. آیا تحمل فشار CPVC با افزایش دما کاهش پیدا می‌کند؟

بله. افزایش دما معمولاً فشار کاری مجاز را کاهش می‌دهد. میزان کاهش باید از جدول فنی تولیدکننده استخراج شود.

۳. آیا لوله CPVC برای آب گرم مناسب است؟

بله، مشروط بر اینکه محصول مشخصاً برای دما و فشار سیستم آب گرم طراحی و تأیید شده باشد.

۴. آیا لوله CPVC فشار ۱۶ بار را تحمل می‌کند؟

بعضی محصولات در شرایط مشخص چنین ظرفیتی دارند؛ اما صرف جنس CPVC برای تأیید فشار ۱۶ بار کافی نیست و باید دمای کاری و مشخصات فنی بررسی شود.

۵. آیا اتصالات CPVC به‌اندازه لوله فشار تحمل می‌کنند؟

لزوماً خیر. فشار مجاز اتصالات، شیرآلات و روش اتصال ممکن است محدودکننده باشد. ظرفیت کل سیستم باید با توجه به ضعیف‌ترین قطعه تعیین شود.

جمع‌بندی

تحمل فشار لوله CPVC به دما، ضخامت دیواره، سایز، استاندارد تولید و کیفیت نصب وابسته است. افزایش دما می‌تواند ظرفیت فشار کاری را به میزان قابل‌توجهی کاهش دهد.

برای انتخاب مطمئن در پروژه‌های تأسیساتی، به‌جای اتکا به یک عدد عمومی، جدول فشار و دمای محصول را بررسی کنید و محدودیت اتصالات، نوسانات فشار و شرایط واقعی بهره‌برداری را در طراحی لحاظ کنید.
